Dc Boost Converter Step Up Module With Solder Head 3-18V To +/-5V +/-6V +/-9V +/-12V +/-15V +/-24V For Adc Dac Lcd Powe







+/-5V
1.Description:
It is a boost converter module.The product uses low power consumption and is widely used.
2.Feature:
1>.It is compact,easy to install and easy to use.
2>.Its conversion efficiency is high.
3>.Its work efficiency is high.
4>.Its output voltage range is large.
5>.It has a 2.54MM pin header,which is easy to connect.
3.Parameter:
1>.Product Name:Boost Converter Module
2>.Input Voltage:3V~4.5V
3>.Output Voltage:+/-5V
4>.Maximum Input Current:2A
5>.Maximum Output Current:1A/-200mA
6>.Static Working Current:3mA~4mA
7>.Working Frequency:400KHz
8>.Work Temperature:-40℃~125℃
9>.Storage Temperature:-65℃~150℃
10>.Work Humidity:5%~95%RH

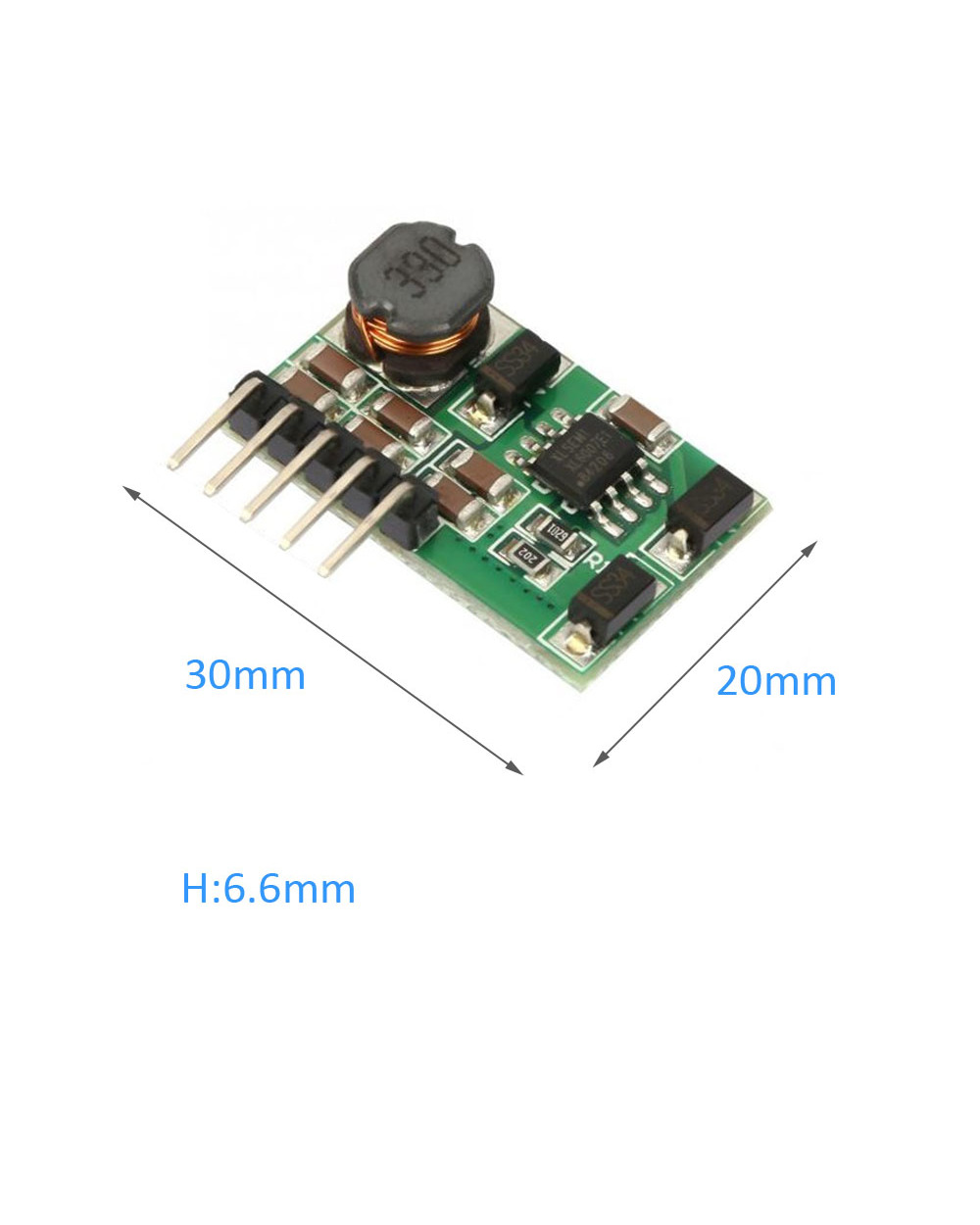

11>.Size:20*30*6.6mm
4>.Package:
1>.1pc Boost Converter Module






+/-6V
Parameter:
1>.Product Name:Boost Converter Module
2>.Input Voltage:3V~5V
3>.Output Voltage:+/-6V
4>.Maximum Input Current:2A
5>.Maximum Output Current:1A/-200mA
6>.Static Working Current:3mA~4mA
7>.Working Frequency:400KHz
8>.Work Temperature:-40℃~125℃
9>.Storage Temperature:-65℃~150℃
10>.Work Humidity:5%~95%RH
11>.Size:20*30*6.6mm

+/-9V
Parameter:
1>.Product Name:Boost Converter Module
2>.Input Voltage:3.3V~8V
3>.Output Voltage:+/-9V
4>.Maximum Input Current:1.8A
5>.Maximum Output Current:800mA/-180mA
6>.Static Working Current:3mA~4mA
7>.Working Frequency:400KHz
8>.Work Temperature:-40℃~125℃
9>.Storage Temperature:-65℃~150℃
10>.Work Humidity:5%~95%RH
11>.Size:20*30*6.6mm

+/-12V
Parameter:
1>.Product Name:Boost Converter Module
2>.Input Voltage:3.3V~11V
3>.Output Voltage:+/-12V
4>.Maximum Input Current:1.8A
5>.Maximum Output Current:700mA/-150mA
6>.Static Working Current:3mA~4mA
7>.Working Frequency:400KHz
8>.Work Temperature:-40℃~125℃
9>.Storage Temperature:-65℃~150℃
10>.Work Humidity:5%~95%RH
11>.Size:20*30*6.6mm

+/-15V
Parameter:
1>.Product Name:Boost Converter Module
2>.Input Voltage:3.3V~13V
3>.Output Voltage:+/-15V
4>.Maximum Input Current:1.8A
5>.Maximum Output Current:600mA/-120mA
6>.Static Working Current:3mA~4mA
7>.Working Frequency:400KHz
8>.Work Temperature:-40℃~125℃
9>.Storage Temperature:-65℃~150℃
10>.Work Humidity:5%~95%RH
11>.Size:20*30*6.6mm

+/-24V
Parameter:
1>.Product Name:Boost Converter Module
2>.Input Voltage:3.6V~18V
3>.Output Voltage:+/-24V
4>.Maximum Input Current:1.8A
5>.Maximum Output Current:400mA/-100mA
6>.Static Working Current:3mA~4mA
7>.Working Frequency:400KHz
8>.Work Temperature:-40℃~125℃
9>.Storage Temperature:-65℃~150℃
10>.Work Humidity:5%~95%RH
11>.Size:20*30*6.6mm
